CE-8000 儲能EMU智能網關機

1、介紹

CE-8000 儲能EMU智能網關機主要應用于中大型的光伏電站、風電場、變電站、配電站等場所。CE-8000 儲能EMU智能網關機采用模塊化設計，通過選配接口擴展板，以滿足應用場所內的設備通訊接口種類多樣（包括RS232、RS485、以太網、DI、DO、AI等），及不同場所內需要的接口數量不同。CE-8000 儲能EMU智能網關機采用高性能四核A53處理器，搭配8GB內存和固態硬盤，可完成大量數據的采集、處理、存儲、轉發。

2、系統特點

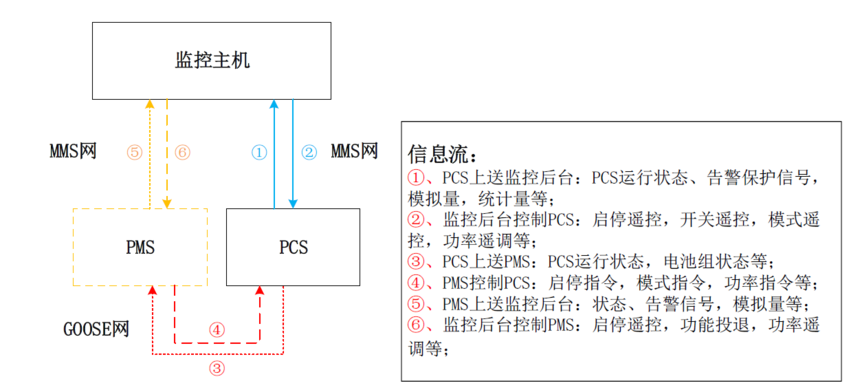

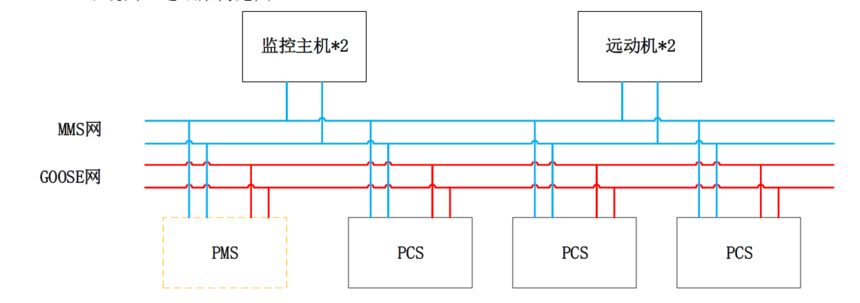

  CE-8000 儲能EMU智能網關機憑借平臺的強大擴展能力，不僅支持規范要求的DL/T860協議通訊采集站內各子系統智能傳感器的信息，同時也支持采用其他常用的通訊協議（如 MODBUS、CDT、101、103、以及廠家自定義私有協議等）進行信息采集，能夠根據業務需要可以不經過規約轉換裝置直接接入輔助設備；在進行數據上傳時，不僅支持規范要求的DL/T634.5104 擴展協議，同時還支持IEC103擴展協議、WebService協議等常見的數據上傳通訊協議。業務應用更加靈活高效，結合硬件模塊化平臺，可以根據需求擴展出新的串口、網口、IO接口板卡，進一步提升數據接入能力。并對儲能監控系統中的PMS和PCS進行數據傳輸，同時能滿足PMS 與PCS 之間為GOOSE 網，實現快速控制功能。

  2.1數據采集

1)接入遵循DL/T 860.74標準實現輔助設備信息實現統一接入；

2)對于未遵循DL/T860標準的輔助設備，既可經規約轉換裝置轉換后再接入，也可以通過常規規約直接接入；支持絕大多數常見的電力設備通訊規約（如MODBUS、CDT、IEC101、IEC103、MQTT、HTTP以及廠家自定 義私有協議等300多種規約類型）；

3)數據時標應取自數據源，無時標數據自動采用輔助網關機時標；

4)根據業務數據的重要性和實時性要求，通過參數靈活實現周期性、數據變化、品質變化及總召等方式數據上送；

5)采用雙網冗余連接，共用報告實例號，雙網切換時不重發不漏發。

目前可以接入的儲能網關機設備類型如下（以下列出為部分設備）：

 對于目前沒有接入的輔助設備類型，可以根據輔助設備廠家提供的通訊協議進行快速開發，滿足輔助設備的接入需求。

2.2數據處理

1)支持遙信信號的與、或、非等運算；

2)支持遙測信號的加、減、乘、除等運算；

3)運算的數據源可重復使用，運算結果可作為其他運算的數據源；

4)支持將DL/T860品質轉換成DL/T634.5104 規約品質；

5)若協議轉換裝置通信中斷或異常時，應能正確判斷并處理；

6)與協議轉換裝置通信中斷或異常，自動設置數據為可疑；通信恢復后， 應能自動總召；

7)初始化過程中與協議轉換裝置無法初始化通信時，應自動設置直采數據的品質置無效。

2.3數據遠傳

1)支持以DL/T634.5104方式進行數據遠傳；

2)支持多路多協議數據分發，數據傳遞更靈活高效；

3)上傳規約協議除了DL/T634.5104擴展協議以外還支持CDT、IEC101、IEC103、WebService、MQTT、HTTP等300多種規約類型；

4)支持向輔助設備集中監控系統傳輸輔助設備的各類數據；

5)支持周期、突發（自發）或響應總召的方式上送；

6)支持每網口同時建立32個通信鏈接，支持多鏈接狀態監視；

7)支持IP白名單規則，對非法IP地址的鏈路請求應拒絕響應；

8)支持遙測量與遙信量帶時標上送。

2.4遠方控制

1)支持接收并轉發輔助設備集中監控系統下發的各類遠程控制命令；同時支持調試狀態下就地下發控制命令；

2)支持單點遙控、雙點遙控等遙控類型；支持直接遙控、選擇遙控等遙控方式；

3)具備遠方控制操作全過程的日志記錄功能；

4)具備遠方控制報文全過程記錄功能。

2.5時間同步

1)支持IRIG-B碼或SNTP對時方式；

2)對時方式可設置優先級，優先采用站內碼時鐘源；

3)具備守時功能。

2.6自診斷

1)具備自診斷功能，監測到進程異常、通信異常、硬件異常、CPU占用率過高、存儲空間剩余容量過低、內存占用率過高時自動記錄；

2)裝置異常時設備提示告警；裝置故障及失電狀態下進行信號輸出；

3)診斷記錄結果應保持日志文件，方便查看問題來源。

3. 性能指標

1)規約轉換裝置或其他直采設備接入數量：≥255臺；

2)設備初始化時間：≤2min；

3)網絡通信狀態變化響應時間不超過1min；

4)遙測處理時間：≤500ms；遙信處理時間：≤200ms；遙控命令處理時間：≤200ms；遙調命令處理時間：≤500ms；

5)控制操作正確率：99.9％；

6)遠方遙控的報文記錄條數：≥1000條；

7)運行日志、操作日志與維護日志各記錄條數：≥10000條；

8)數據庫最大容量可達100萬條；

9)IRIG-B 同步對時精度：≤1ms，SNTP同步對時精度：≤10ms；

10)在沒有外部時鐘源校正時，24小時守時誤差：≤1s；

11)整機功耗：≤50W；

12)平均故障間隔時間（MTBF）：≥30000h。
