一、整機簡介

1.1 產品特點

Ø  i.MX 6ULL,ARM Cortex-A7,up to 528MHz

Ø  支持 100Mbps 網絡

Ø  支持WIFI連接

Ø  支持4G無線擴展

Ø  支持DIN35 標準導軌式安裝

Ø  9~28V直流電源輸入

Ø  緊湊機身適合更多嵌入式場景

CE-208是基于工業級Cortex-A7處理器的無風扇工業網關，主頻528MHz，內存容量為256MB，板載8G EMMC存儲，在擁有強大運算能力的同時保持了低功耗特性，并設計了快速安裝和維護方案。

CE-208無風扇工業網關設計了單路9~28V直流電源輸入方案，為適應復雜工業現場要求增加了過流、過壓、浪涌和反接保護措施。功能方面配備了2路10/100自適應工業以太網接口，1路WIFI接口，1路4G接口,1路USB接口。便于用戶實現遠程監控應用，是面向工業現場信號采集和對現場及遠程設備控制的理想選擇。

CE-208無風扇工業網關箱體采用鋼板結構，外形小巧兼顧強固性，無風扇和全封閉的結構有效防止粉塵進入，保證主機能夠長時間可靠的運行于工業現場，無需定期的清潔維護。

 二、規格參數

2.1 系統參數

l   處理器：NXP i.MX 6ULL, 單核 ARM Cortex-A7 core

l  內存：DDR3  256MB板載

l  存儲：EMMC 8GB

l  網口：2 × 10/100Mbps 以太網

l  WIFI：板載

l  4G：板載并后置天線接口（選配）

l  串口：2 × RS232/485+2× RS485

l  USB：1 × USB 2.0

l  電源接口：DC 9~28V

l  按鍵/LED： RST按鍵，RUN、ALM、PWR、WIFI、4G、COM1/2/3/4指示LED

l  看門狗：硬件看門狗

l  系統：Linux/Ubuntu/ Ubuntu Core/Yocto

2.2 機構參數

l  箱體結構：鋼材箱體結構，具有良好的抗震性和抗沖擊性

l  表面處理：噴塑

l  總體尺寸：145×123×33mm

l  顏色：黑色

l  重量：≤0.55KG

l  散熱系統：整機無風扇設計

l  安裝方式：DIN35 標準軌道安裝

2.3 環境參數

l  工作溫度：-20~70℃

l  儲存溫度：-40~85℃

l  相對濕度：5%~95%@40℃（非凝結）

l  震動：50~500Hz，1.5G，0.19mm峰峰值

l  沖擊：10G/peak(11ms sec),半正弦波

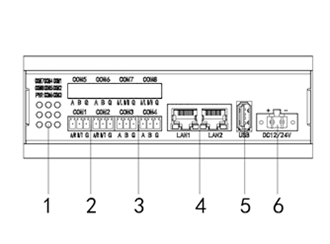

 三、接口說明與功能描述

 四、外形尺寸

4.1 外形尺寸
